Армирование в ПВХ-профилях: что такое армирующий профиль и какой он бывает
Для обеспечения крепости оконные ПВХ-профили непременно усиливают вставками из оцинкованной стали. Форма стального армирования оказывает значительное влияние на жесткость конструкции и область ее применения. Ниже приведены основные типы армирующего профиля по форме: от открытых (Г-, П-, Z-образных) до замкнутых (контурных О-образных и многоугольных) сечений с их характеристиками, особенностями использования, требованиями к толщине и оценкой преимуществ и недостатков.
Что такое армирующий профиль?
Армирующий профиль — это внутренний стальной элемент, который вставляется в ПВХ-профиль для усиления пластиковой конструкции и повышения ее устойчивости.
Металлическое армирование обычно производится из оцинкованной стали и монтируется внутри рамы или створки окна. Его основное предназначение — обеспечивать жесткость и геометрическую стабильность конструкции, предотвращая деформации под влиянием нагрузок, температурных изменений или ветра. Армирование имеет разные формы (Г-, П-, О-образное и т.п.) и подбирается в соответствии с требованиями оконной системы, а не только по ее ширине или количеству камер.

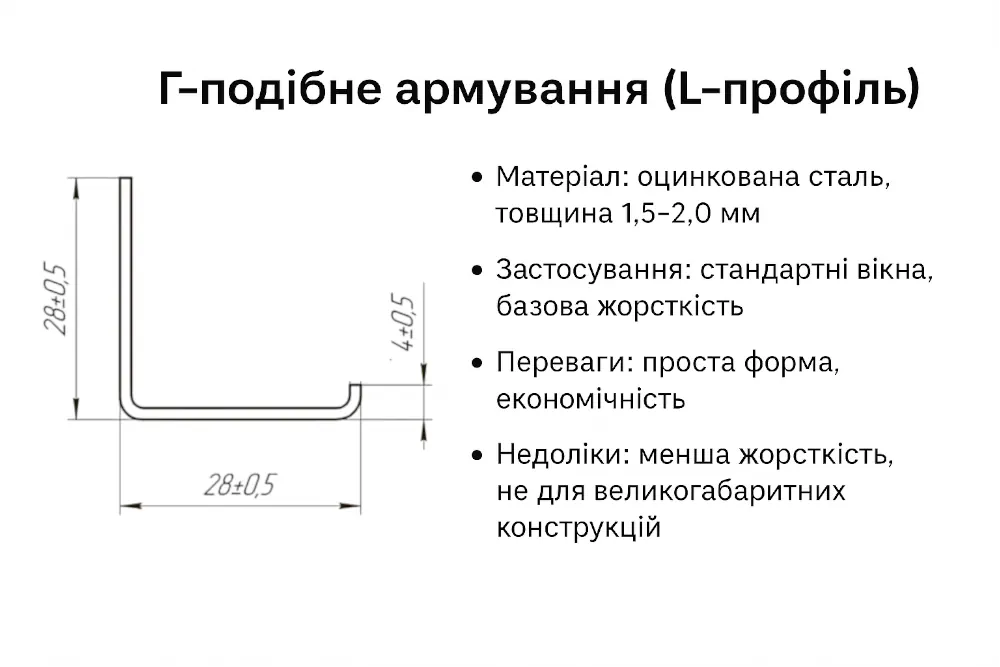

Г-образное армирование (L-образный профиль)
Геометрия
Стальной профиль, изогнутый под прямым углом в форме буквы "Г" (L), имеет две перпендикулярные полки, образуя угловое ("L"-образное) сечение. Такая открытая (незамкнутая) форма охватывает стенки ПВХ-профиля с обеих сторон.
Основное применение
Этот профиль обычно применяется в эконом-сегменте окон или в небольших рамах, где не требуется высокая жесткость. Его устанавливают в рамы или створки небольшой ширины, когда невозможно использовать более широкий П-образный профиль. Чаще всего он встречается в окнах малых размеров, фрамугах, а иногда и в дверных импостах или других элементах, где достаточно минимального усиления.
Уровень жесткости
Обеспечивает базовую изгибную жесткость в плоскости угла, но уступает профилям с более широким контуром. Открытое Г-образное сечение имеет меньшую крутящую жесткость, то есть хуже противостоит скручиванию, чем П-образные или замкнутые профили. В общем, все открытые (незамкнутые) формы армирования имеют ограниченную жесткость и значительно уступают замкнутым профилям.
Минимальная толщина стали
Согласно строительным нормам, толщина стального вкладыша должна быть не менее 1,5 мм или 2,0 мм и больше. Для Г-образного профиля, как и других типов, минимальная толщина 1,2 мм допускается только для очень малых неподвижных (глухих) окон. На практике рекомендуется использовать толщину 1,5 мм, поскольку более тонкий металл значительно снижает и без того невысокую жесткость углового армирования.
Преимущества
Этот профиль легко производится путем сгибания стальной полосы и имеет более низкую цену благодаря меньшему количеству металла. Его удобно вставлять в узкие камеры. Профиль идеально подходит для удешевления конструкций при небольших нагрузках.
Недостатки
Армирование с самой низкой торсионной жесткостью — профиль может деформироваться под нагрузкой. Имеет меньшее сопротивление прогибу в направлении открытой стороны. Не подходит для больших окон или дверей, поскольку приведет к провисанию створок и деформации рамы.
Использование
Г-профиль в основном используется в бюджетных профильных системах или в более старых 3-камерных профилях с небольшой монтажной шириной. В современных стандартных, а тем более энергоэффективных системах, он почти не применяется, поскольку производители предпочитают более жесткие П-образные вставки. Г-профиль представляет собой минимальный вариант армирования для самых дешевых конструкций.

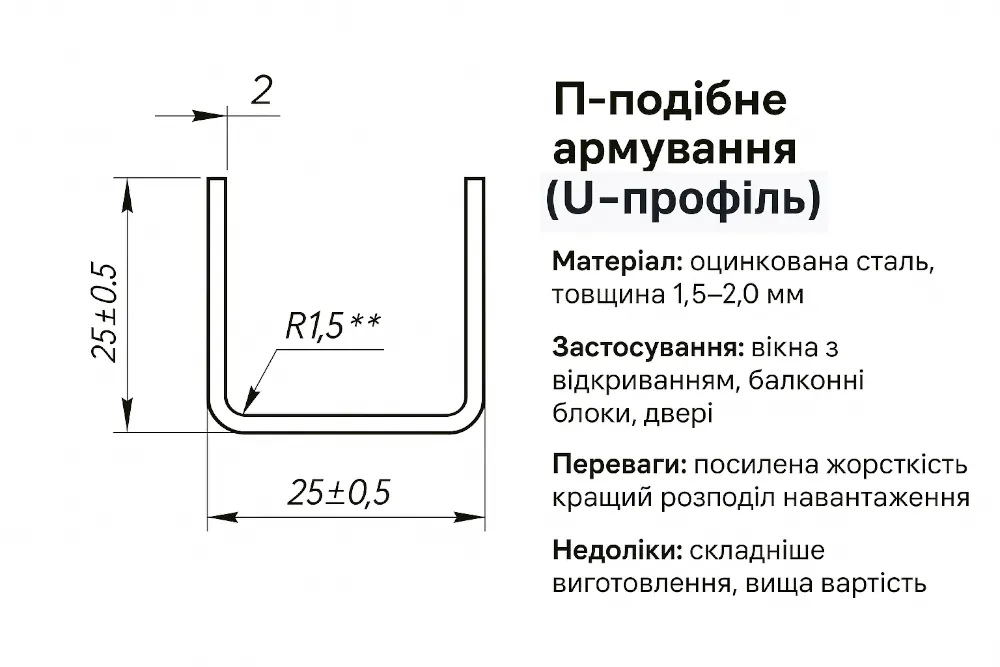

П-образное армирование (U-образный профиль)
Геометрия
П-образный профиль, напоминающий латинскую "U"-форму, состоит из трех частей: основания и двух параллельных полок, вместе образующих П-образный канал. Этот профиль открыт с одной стороны и вставляется в среднюю ПВХ-профиль камеру, охватывая ее с трех сторон.
Основное применение
Это самый распространенный тип армирования для пластиковых окон. Его используют в рамах и створках стандартных окон, балконных дверей, раздвижных систем и т.д. Такой тип армирования обеспечивает достаточную прочность для большинства стандартных размеров окон, поэтому его устанавливают в стандартных профильных системах среднего ценового сегмента, а также во многих премиальных, если это позволяют размеры. Для дверей и окон больших размеров используют усиленные П-профили увеличенного сечения.
Уровень жесткости
П-образное армирование значительно повышает устойчивость профиля к изгибу в обоих направлениях – такое сечение работает подобно стальному швеллеру. Жесткость на кручение лучше, чем у Г-профиля, но все еще ограничена из-за открытой формы контура. Производители широко применяют именно открытые (П- или Г-образные) профили, несмотря на их недостатки относительно жесткости, главным образом по технологическим и ценовым причинам.
Минимальная толщина стали
Рекомендованная толщина оцинкованной стали составляет 1,5 мм (именно такой толщины придерживаются ведущие бренды, например, REHAU требует не менее 1,5 мм в своих окнах). Для небольших светопрозрачных конструкций допустима минимальная толщина 1,2–1,4 мм, но для несущих элементов (стояков, импостов, дверных створок) часто используют 2,0 мм. Для больших дверных систем иногда используют толщину даже 2,5–3 мм.
Преимущества
Универсальный и сбалансированный по жесткости профиль при относительно малом весе. П-образный канал легко производится путем гибки; он дешевле замкнутых труб, но значительно усиливает конструкцию. Обеспечивает надежное основание для крепления фурнитуры (именно к полкам этого профиля закручиваются шурупы для петель и т.п.). Подходит для большинства окон – оптимальное соотношение цены и жесткости.
Недостатки
Открытая сторона канала остается уязвимой – при значительных нагрузках возможна скручивание профиля. В случае высоких рам или широких створок П-профиль может не обеспечить достаточной жесткости, что приводит к прогибу центральной части элемента под ветровой нагрузкой. Для повышения жесткости приходится увеличивать толщину стали или сечение, что в свою очередь повышает вес конструкции.
Типовые системы
Практически все стандартные ПВХ-системы (3-5 камер, монтажная глубина примерно 58-70 мм) используют П-образное армирование как основной элемент. В бюджетных системах толщина канала может составлять 1,2 мм, а в качественных – 1,5 мм и больше. В энергоэффективных профилях с 6-7 камерами также применяется П-профиль, хотя иногда его сочетают с более сложными формами (дополнительные ребра или частичное замыкание контура) для повышения прочности.

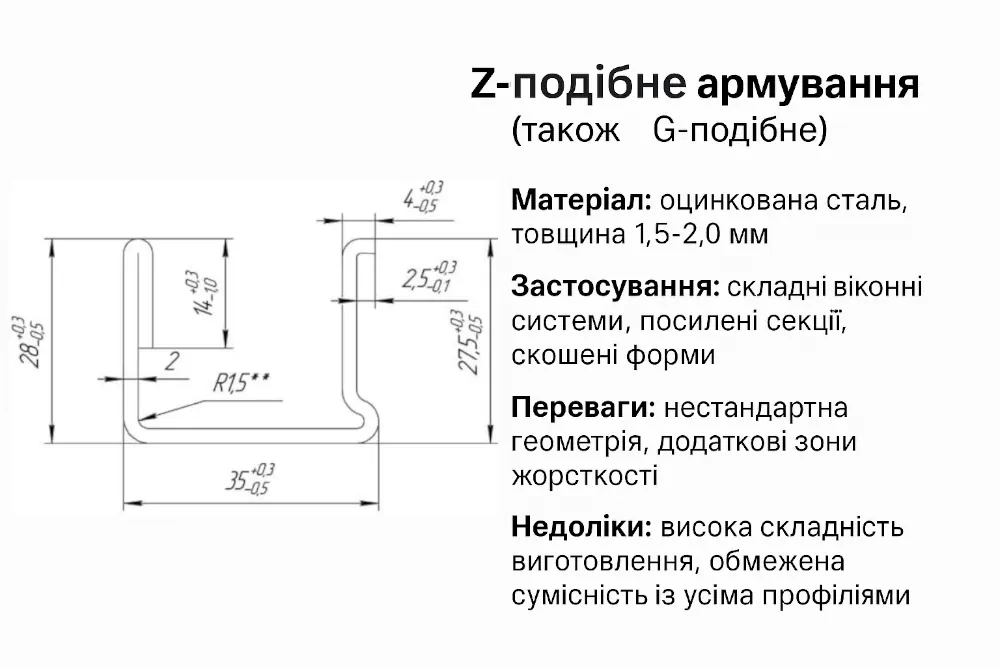

Z-образное армирование (также G-образное)
Геометрия
Z-образный профиль выглядит как смещенный уголок: две полочки расположены в разных плоскостях, создавая зигзагообразное сечение, похожее на букву Z. Это разновидность открытого армирования с двумя сгибами, направленными в противоположные стороны. Иногда такую асимметричную форму называют G-образной.
Основное применение
Из-образная армировка используется реже и обычно встречается в специализированных профилях, где необходимо сместить металлический вкладыш относительно центра камеры. К примеру, в узких рамах или створках одна полка армирования располагается ближе к наружной стенке, а другая – к внутренней, что позволяет сбалансировать прочность конструкции. Такое армирование также применяется в раздвижных системах или дверях, когда профиль требует нестандартной формы вставки.
Уровень жесткости
По возможности выдерживать нагрузку Z-профиль занимает промежуточное положение между Г- и П-образными профилями. Благодаря двум изгибам он лучше работает на изгиб в разных плоскостях, чем простой уголок, а также несколько лучше противодействует кручениям. Однако, поскольку он остается открытым профилем, его торсионная жесткость значительно ниже по сравнению с замкнутыми контурами. Производители окон рассматривают его как специализированное решение, поскольку стандартные открытые профили уже недостаточно жесткие.
Минимальная толщина стали
Требования такие же, как и для других открытых типов – не менее 1,5 мм для ответственных элементов. Z-армирование обычно производится из того же стального штаба, что и П-образное, поэтому доступные толщины составляют 1,2; 1,5; 2,0 мм. Для обеспечения устойчивой формы рекомендуется использовать толщину 1,5 мм и более. Тонкий металл 1,0–1,2 мм возможен только для маленьких окон.
Преимущества
Позволяет настроить расположение армирования в соответствии с конструкцией профиля – полочки Z-профиля можно разместить там, где это наиболее эффективно для несущей способности. Это обеспечивает наилучший баланс жесткости меж шириной и глубиной рамы. Дополнительный изгиб также увеличивает общую упругость конструкции больше, чем обычный угольник.
Недостатки
Изготовление этого профиля сложнее, поскольку нужно сделать два изгиба, и он может стоить дороже, чем Г- или П-профиль. Из-за нестандартной формы его сложнее автоматически шинировать во время производства. Не все системы допускают использование Z-армирования – это скорее исключение. Если установить профиль с неправильной ориентацией, его жесткость может снизиться.
Типовые системы
Z-образное армирование обычно используется в специальных профилях или в расширителях и союзах, когда необходима нестандартная форма. В массовых оконных системах оно не типично. Некоторые изготовители могут использовать его в усиленных версиях стандартных систем, например, для повышения устойчивости к ветровым нагрузкам в определенных конфигурациях рам. В элитных энергоэффективных системах Z-профиль почти не используется – там преимущественно используются замкнутые контуры.

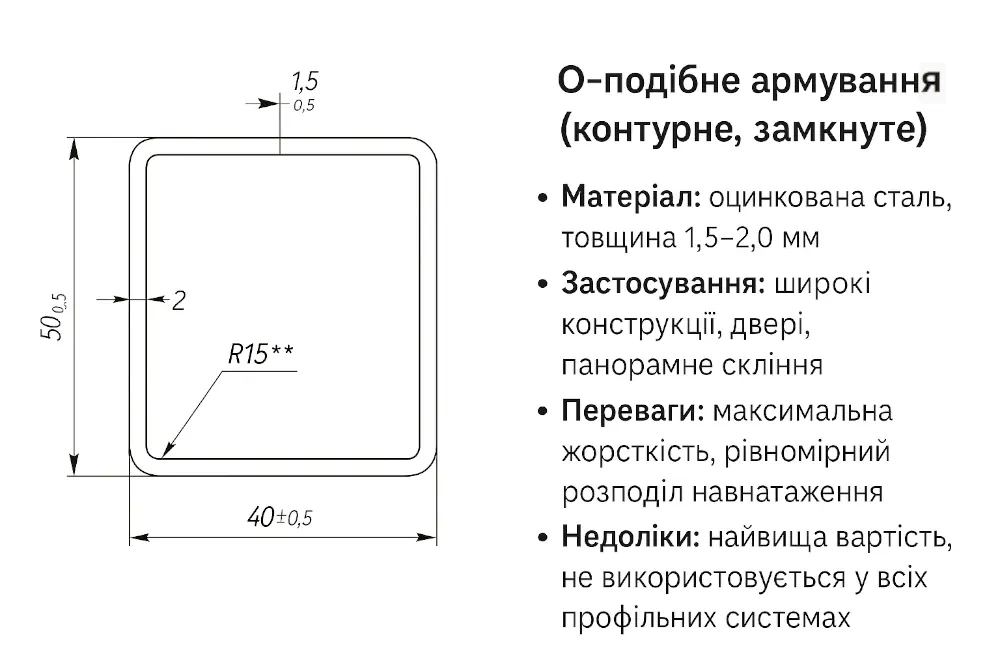

О-образное (контурное, замкнутое) армирование
Геометрия
О-образным называют замкнутый по контуру профиль, который обычно имеет прямоугольную форму (стальной короб). Такой армирующий профиль образует полностью замкнутую раму в сечении – четыре стенки без открытых сторон, то есть фактически это стальная труба прямоугольного сечения. Размеры трубы подбираются в соответствии с внутренним контуром камеры ПВХ-профиля.
Основное применение
Замкнутый контур используется для максимального усиления конструкций. О-образное армирование устанавливают в кругогабаритные окна, витражи, фасадные элементы, а также дверные профили (особенно входной двери), где нагрузка является самой большой. Его часто используют в системах панорамного остекления и раздвижной двери, чтобы рамы не прогибались под тяжестью стеклопакетов. В обычных окнах замкнутое армирование почти не применяется из-за высокой стоимости и сложности, но оно может присутствовать в некоторых премиальных сериях для пассивных домов.
Уровень жесткости
Высочайший среди всех типов. Полностью замкнутый стальной профиль действует как цельная труба, обеспечивая значительно большую изгибающую и крутящую жесткость по сравнению с открытыми П- или Г-профилями. Исследования показывают, что напряжения в стенках замкнутого профиля под нагрузкой в несколько раз меньше, а крутящая жесткость может быть в десятки раз выше, чем у подобных открытых профилей. Такая конструкция минимизирует деформацию рамы даже при экстремальных нагрузках.
Минимальная толщина стали
Поскольку замкнутый профиль имеет высокую жесткость, иногда можно использовать толщину 1,5 мм и добиться лучшего результата, чем с открытым профилем толщиной 2 мм. Однако в критических случаях обычно применяют толщину 2,0 мм и более, чтобы максимально повысить модуль упругости конструкции. В массовых системах замкнутое армирование практически не регламентируется эталонами (они устанавливают минимум 1,5 мм, но на практике для замкнутого профиля употребляют большую толщину). Некоторые производители применяют очень толстое армирование 2,5–3 мм в наиболее ответственных узлах, поскольку жесткость возрастает пропорционально толщине и форме профиля.
Преимущества
Максимальная прочность и долговечность. Замкнутый контур предотвращает скручивание профиля и обеспечивает стабильность геометрии окна или дверей на протяжении многих лет. Это позволяет производить очень большие окна или двери, которые выдерживают сильные ветровые нагрузки без провисания. Кроме того, конструкция способствует лучшему прилеганию створок (меньше деформаций – лучшее уплотнение). Стальной короб также оказывает положительное влияние на теплоизоляцию, поскольку меньше деформируется от температур и сохраняет герметичность.
Недостатки
Сложность изготовления и высокая цена. Сплошной замкнутый профиль стоит примерно на 30% дороже в производстве по сравнению с открытым, требует больше металла и часто дополнительной сварки шва. Его сложнее интегрировать в процесс экструзии пластика: стандартные линии рассчитаны на вставку открытого профиля, а для трубы может потребоваться другая технология. Из-за большего веса транспортировка и монтаж окон становятся сложнее. Стальная труба уменьшает полезный объем камеры и может несколько ухудшать показатели теплоэффективности профиля (металл внутри рамы).
Типовые системы
Замкнутое О-образное армирование используется в премиальных и инженерных системах. К примеру, в профилях для пассивных домов, рассчитанных на тройные стеклопакеты и большие пролеты, производители могут предлагать контурное армирование в качестве опции. В стандартных окнах 58–70 мм оно почти не применяется, поскольку открытого армирования достаточно для обеспечения требуемой прочности. Таким образом, замкнутый профиль является характерной чертой энергоэффективных и специальных систем (панорамные фасады, двери повышенной прочности, противовзломные окна и т.п.).

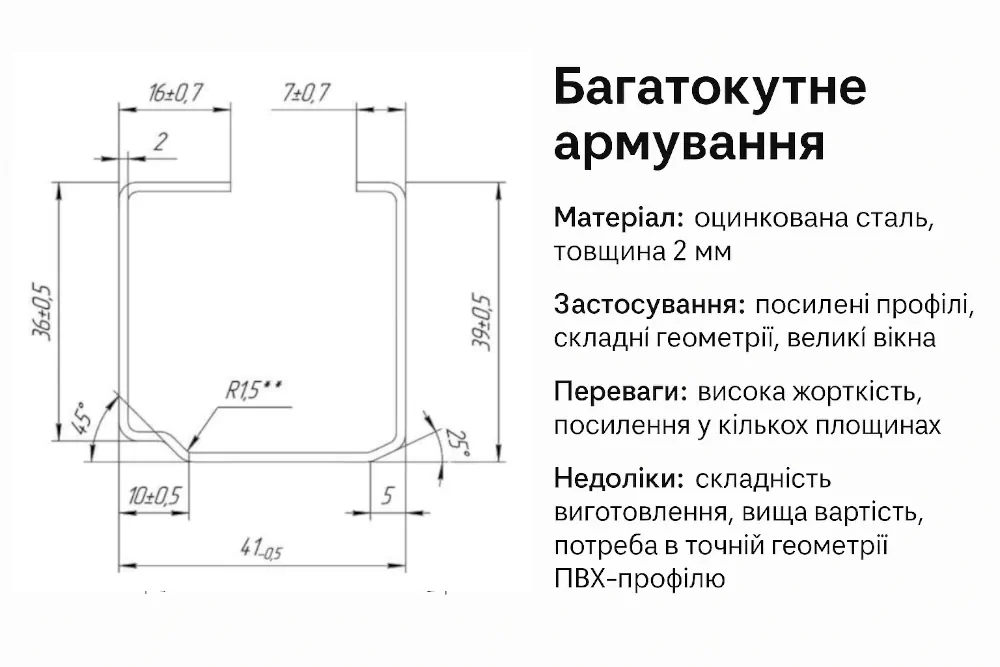

Многоугольное армирование
Геометрия
Многоугольным называют армирование сложной формы с несколькими углами изгиба (больше чем в P- или Z-профиле). Например, это может быть профиль с дополнительными отворотами полок (вроде “Ω”- или “Σ”-подобных сечений) или нестандартная контурная форма, приближенная к замкнутой. Такой профиль имеет много граней, образуя полигональное сечение, максимально заполняющее внутреннюю камеру рамы.
Основное применение
Многоугольные профили используются в высокотехнологичных оконных системах в случаях, когда стандартный П-профиль не обеспечивает достаточной жесткости, но производитель не желает применять отдельный замкнутый вложений. Благодаря способности точно повторять форму внутренней полости рамы многоугольные профили устанавливают в 6-8-камерные широкие профили для укрепления конструкции без потери теплоизоляционных свойств. Их также используют, когда требуется компромисс: обеспечение жесткости, приближенной к замкнутой, но с меньшими затратами.
Уровень жесткости
Благодаря многочисленным ребрам жесткости многоугольные формы обладают повышенной прочностью. Если профиль почти замкнут (полочки загнуты внутрь и остается лишь небольшой зазор), его крутящая жесткость почти равна жесткости замкнутого контура. Теоретически, чем больше граней и сгибов, тем больше момент инерции сечения. Поэтому многоугольное армирование превосходит простое П-образное по стойкости к прогибу. Исследования показывают, что даже частичное замыкание контура (например, с оставлением щели) значительно повышает сопротивление скручиванию.
Минимальная толщина стали
Обычно такие профили изготовляют из высококачественной стали толщиной не менее 1,5 мм. Использование тонкого металла нецелесообразно, поскольку сложные формы рассчитаны на максимальную прочность. Часто толщина 2 мм является стандартом для многоугольных армирований в профилях глубиной 80-90 мм. В сочетании с геометрическим усилением этого достаточно для выдерживания больших нагрузок. Хотя нормы определяют минимальную толщину 1,5 мм, на практике для таких изделий используют более толстую сталь.
Преимущества
Высокая жесткость при оптимальном весе. Сложная форма позволяет уменьшить прогибы без необходимости полностью переходить на трубу. Такие армирования часто разрабатываются для конкретного профиля, что обеспечивает идеальное прилегание и эффективную работу. Они улучшают статические свойства окна, позволяя выдерживать значительные нагрузки (ветер, вес стеклопакета) с меньшим количеством металла по сравнению со сплошным коробом.
Недостатки
Производственная сложность. Каждый дополнительный изгиб усложняет процесс штамповки, а иногда требует использования специальных профилегибочных станков. Стоимость такого армирования выше, чем стандартного, и его сложнее стандартизировать, поскольку оно часто уникально для конкретной системы. Монтаж также может быть более сложным: требуется точная установка, чтобы ни одно выступление не мешало пазам для фурнитуры и т.д. Если профиль имеет ошибки в геометрии, его нельзя использовать универсально.
Типовые системы
Многоугольные типы армирования преимущественно используются в премиум-сегменте, в частности в энергоэффективных профилях 80+ мм (6-7 камер), предназначенных для больших окон. Некоторые изготовители создают для своих флагманских линий специальные усиленные вставки сложной формы, заменяющие стандартный П-профиль. В бюджетных и средних системах такие решения не применяются – там используют более простые открытые или, реже, стандартные замкнутые (прямоугольные) профили.
Замкнутое армирование (как концепция)
Сущность
Замкнутое армирование — это любой стальной профиль, контур которого не имеет открытых сторон, то есть образует замкнутую фигуру (круг, прямоугольник, многоугольник). На практике это могут быть O-образные прямоугольные вставки или профили сложной формы с почти замкнутым сечением. Замкнутое армирование является более жестким решением по сравнению с открытым (Г-, П-, Z-образным) армированием.
Достоинства и недостатки
Обобщено, что все замкнутые формы значительно повышают прочность профиля – даже частично замкнутый контур обеспечивает гораздо лучшую жесткость, чем открытый. Основное преимущество – во много раз большая жесткость на изгиб и скручивание (в десятки раз) по сравнению с открытыми профилями. Главный недостаток – высокая цена и технологическая сложность: такие армирования значительно дороже в производстве и требуют более сложной интеграции в профиль. Не все производители готовы увеличивать себестоимость профильной системы, поэтому замкнутые решения используются только там, где это оправдано требованиями.
Применение в системах
В современной индустрии ПВХ-окон преимущественно используют открытые стальные профили из-за их простоты и низкой стоимости. Замкнутое армирование применяется только в некоторых высококлассных системах. Его можно найти в пассивных оконных системах, где особенно важна стабильность рамы при больших стеклопакетах, в раздвижных дверях большой ширины, а также в специальных окнах, рассчитанных на значительные нагрузки (например, штормы, сейсмические воздействия, защита от взлома). В таких случаях прибавочная стоимость оправдана повышенными требованиями к надежности. В других случаях производители оптимизируют открытое армирование (применяют более толстый металл или дополнительные ребра жесткости), чтобы улучшить характеристики без перехода на запертый профиль.
Вывод
Форма стального армирования является важнейшим параметром конструкции ПВХ-окна. От простого Г-образного профиля к сложному замкнутому контуру – выбор определяется сочетанием необходимой жесткости и приемлемой стоимости. Для стандартных окон обычно достаточно П-образного усиления со сталью толщиной около 1,5 мм. Однако для больших или энергоэффективных конструкций требуются более сложные решения: многоугольное или замкнутое армирование, обеспечивающее стабильность и долговечность рамы даже при сложных условиях эксплуатации. Производители профилей, руководствуясь строительными нормами и собственными ноу-хау, выбирают подходящий тип армирования для достижения необходимых характеристик изделия.
Источники
Технические статьи, нормативные данные производителей и отраслевые исследования касаются армирования ПВХ-окон. Сравнение жесткости открытых и замкнутых профилей основано на экспериментальных данных, опубликованных в специализированной литературе. Требования к толщине армирования определяются отраслевыми стандартами: минимум 1,5 мм для стальных усилителей (1,2 мм для малых незагруженных конструкций) и рекомендуемые значения 1,5–2,0 мм или более для типовых окон.
