Розшифровка формул склопакетів

Склопакети — ключовий елемент сучасного вікна, що визначає енергоефективність, комфорт і естетику вашого приміщення. Але чи знаєте ви, як розшифрувати формулу склопакета та правильно обрати потрібний варіант? У цій статті ми детально пояснимо значення символів у формулі, розповімо про особливості різних типів скла та поділимося порадами, які допоможуть зробити правильний вибір.

ВСТУП

На сьогодні головний документ що регламентує виготовлення і маркування склопакетів в Україні є ДСТУ EN 1279-1:2022 .

ДСТУ EN 1279-1:2022 — це національний стандарт України, що встановлює основні вимоги до виготовлення та маркування склопакетів, які використовуються у будівництві. Документ ґрунтується на європейських нормах і визначає технічні аспекти, які забезпечують довговічність, функціональність та безпеку склопакетів. У стандарті детально описані параметри, що стосуються якості матеріалів, герметизації, теплоізоляційних властивостей та маркування готової продукції.

Цей документ є ключовим для виробників, оскільки допомагає забезпечувати відповідність виробів сучасним технічним та екологічним стандартам.

Характеристики, типологія, параметри скла і склопакетів

ДСТУ EN 1279-1:2022 встановлює вимоги до ізоляційного скла (склопакетів), проте цей стандарт не включає детальної класифікації склопакетів за типами, класами чи іншими критеріями, подібної до тієї, що міститься в інших спеціалізованих нормативних документах.

Натомість у ДСТУ EN 1279-1:2022 визначені:

Основні характеристики склопакетів:

• Теплоізоляційні властивості.
• Звукоізоляційні характеристики.
• Енергозбереження (наприклад, склопакети з низькоемісійним склом).
• Герметичність.
• Стійкість до кліматичних впливів.

Типологія скла, що використовується у склопакетах:

• Енергозберігаюче скло (Low-E).
• Сонцезахисне скло.
• Мультифункціональне скло.
• Ударостійке скло.

Функціональні параметри склопакетів:

• Кількість камер (одно-, дво-, трикамерні).
• Тип наповнювача камер (газ або повітря).
• Види герметиків (первинний і вторинний).

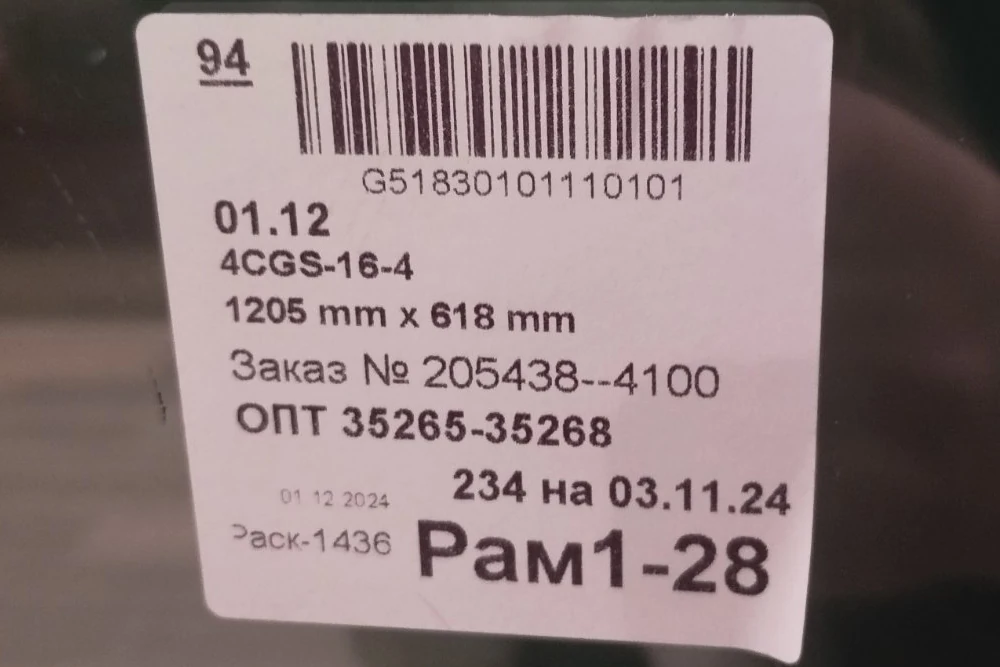

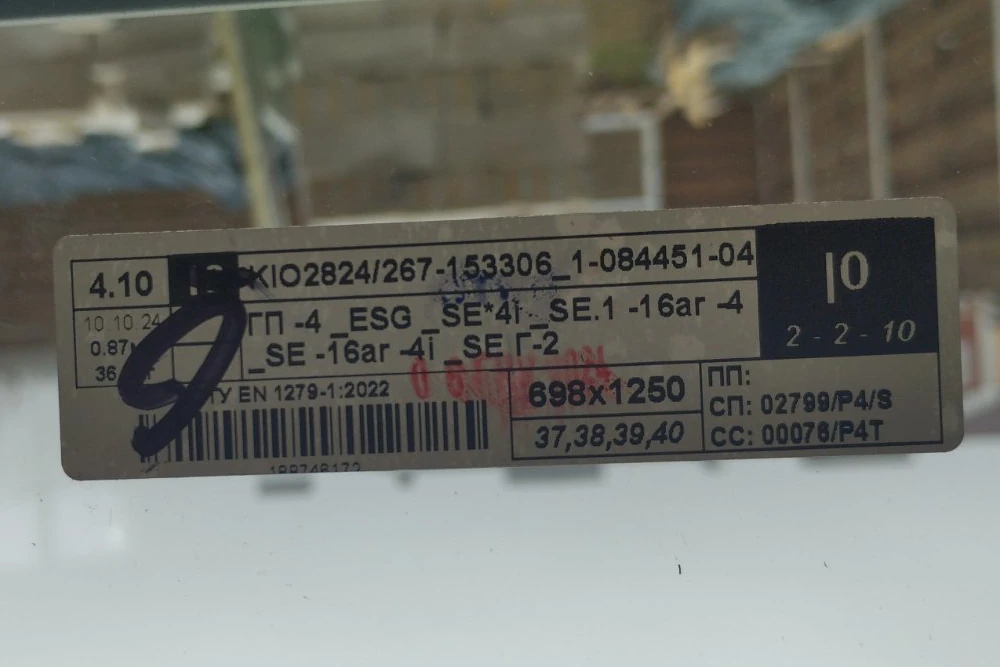

Маркування склопакетів в ДСТУ EN 1279-1:2022

ДСТУ EN 1279-1:2022 регламентує маркування склопакетів, оскільки маркування є важливою частиною забезпечення простежуваності, відповідності вимогам і ідентифікації виробу. Згідно зі стандартом, маркування склопакетів повинно містити таку інформацію:

1. Ідентифікація виробника:
   • Назва або код виробника, який відповідає за виготовлення склопакета.
2. Тип склопакета:
   • Може включати інформацію про кількість камер (одно-, двокамерний тощо).
   • Тип скла, що використовується (енергозберігаюче, сонцезахисне, мультифункціональне тощо).
3. Стандарт відповідності:
   • Посилання на EN 1279-1 або інший відповідний стандарт, який демонструє відповідність виробу вимогам.
4. Дата виготовлення:
   • Для забезпечення простежуваності склопакетів.
5. Технічні характеристики (опціональне, залежно від регламентів):
   • Теплопровідність (коефіцієнт теплопередачі).
   • Тип наповнювача (газ чи повітря).

Маркування допомагає:

1. Забезпечити ідентифікацію склопакета.
2. Гарантувати, що виріб відповідає заявленим характеристикам.
3. Спрощувати контроль якості та відповідність вимогам на ринку.

Маркування є обов’язковим елементом і повинно бути чітким, видимим та довговічним, щоб забезпечити збереження інформації протягом усього життєвого циклу склопакета.

Склопакет - термінологія і характеристики

У ДСТУ EN 1279-1:2022 є чітке визначення терміна склопакет:

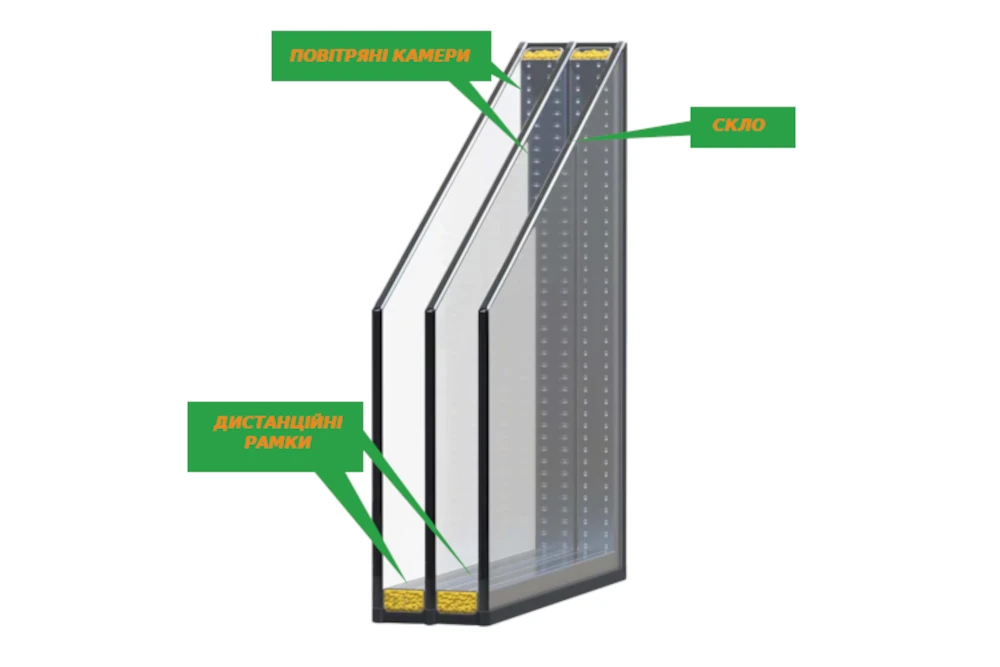

Склопакет — це конструкція, яка складається з двох або більше листів скла, що розділені дистанційною рамкою або іншим елементом. Простір між склом герметично закривається, утворюючи камери, які можуть бути заповнені сухим повітрям або інертними газами.

Основні характеристики:

1. Компоненти склопакета:
   • Листи скла (звичайне, енергозберігаюче, сонцезахисне, триплекс, тоноване тощо).

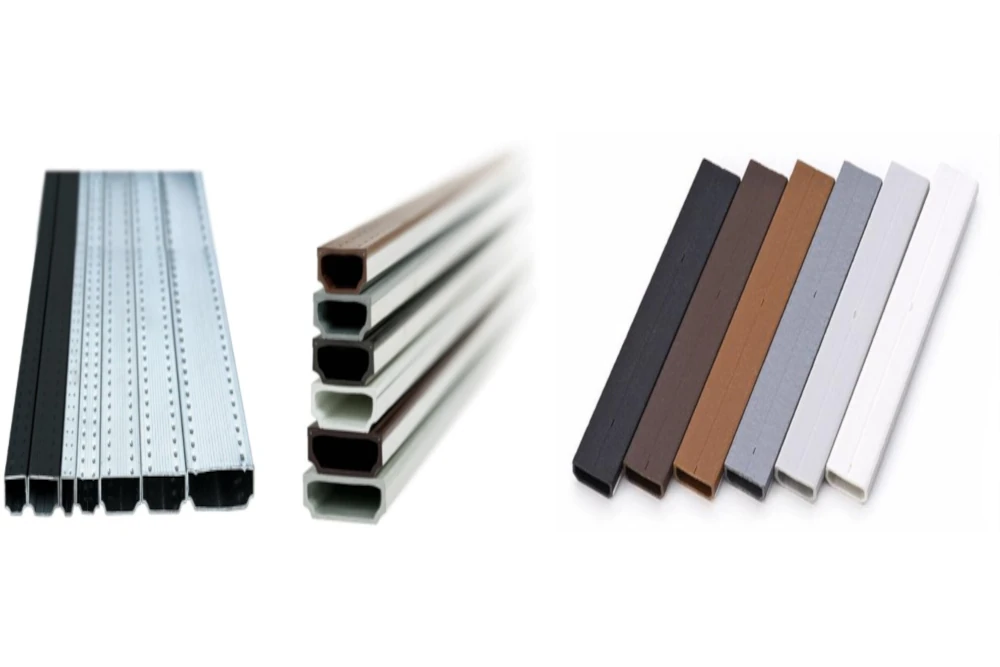

   • Дистанційна рамка (алюмінієва, пластиково-композитна чи інша).
   • Герметик (первинний і вторинний шари для герметизації).
   • Наповнювач камери (сухе повітря або інертні гази, такі як аргон, криптон).
2. Функції:
   • Поліпшення теплоізоляції.
   • Зменшення проникнення шуму.
   • Захист від сонячного світла.
   • Забезпечення механічної міцності.

Терміни, що описують типи склопакетів

На жаль, ДСТУ EN 1279-1:2022 не містить точних визначень або термінів "однокамерний склопакет", "двокамерний склопакет", "трикамерний склопакет". Цей стандарт зосереджений на загальних вимогах до герметичних склопакетів, їхньої якості, безпеки, характеристик і методів випробувань.

Проте стандарт передбачає:

• Описання конструкції склопакета: Наявність однієї чи більше камер може бути зазначена через опис конструкції, наприклад, кількість шарів скла та проміжних дистанційних рамок.
• Відсутність прямих термінів "однокамерний" або "двокамерний" у тексті документа.

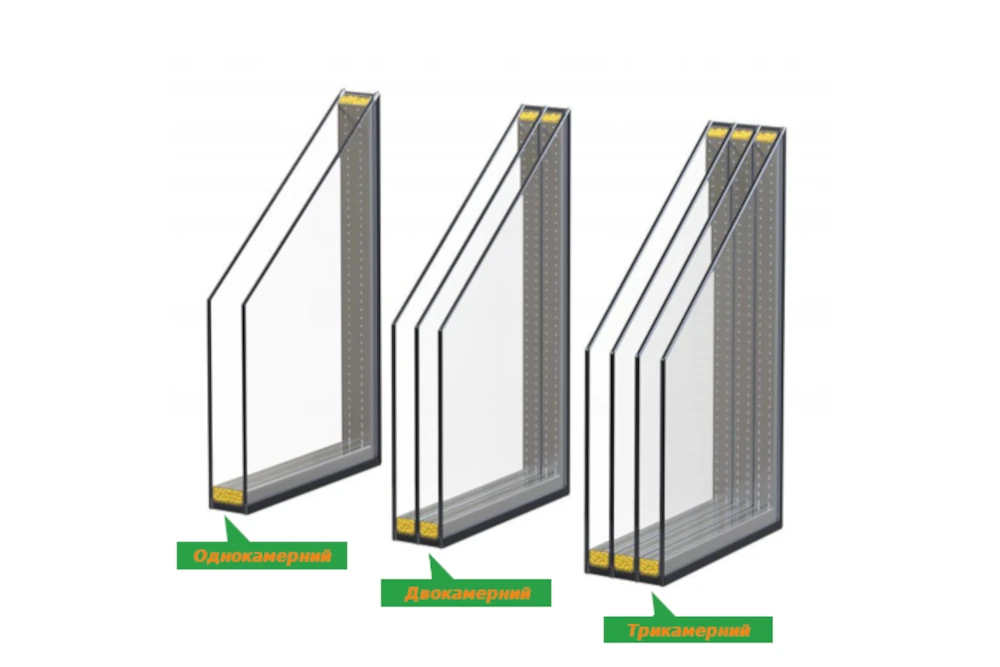

Роз'яснення термінів

1. Однокамерний склопакет: Складається з двох листів скла з одним проміжком між ними, заповненим газом або повітрям.
2. Двокамерний склопакет: Має три листи скла з двома проміжками.
3. Трикамерний склопакет: Складається з чотирьох листів скла з трьома проміжками.

Ці терміни широко використовуються в галузі, але не обов’язково є частиною формальних стандартів. Визначення та розшифрування цих понять можуть бути викладені в інших технічних регламентах або стандартах.

Типи скла для виготовлення склопакетів

ДСТУ EN 1279-1:2022 описує типи скла, які можуть використовуватися для виготовлення склопакетів. У документі наведені характеристики й технічні вимоги до скла, що використовуються в будівельних склопакетах, включаючи їхню прозорість, механічну міцність, енергозберігаючі властивості, а також спеціальні функціональні покриття.

Типи скла, які вказані в стандарті:

• Флоат-скло — базовий матеріал, що використовується у більшості склопакетів.
• Енергозберігаюче скло — з низькоемісійним покриттям (Low-E), яке зменшує тепловтрати.
• Сонцезахисне скло — з покриттям, що зменшує нагрівання приміщення.
• Ламіноване (Багатошарове) скло — забезпечує додатковий захист від ударів.
• Загартоване (Термозміцнене) скло — для підвищеної міцності та безпеки.
• Мультифункціональне скло — комбінує кілька властивостей, наприклад, енергозбереження та шумозахист.

Документ встановлює, що для кожного типу скла повинні бути дотримані певні технічні показники, а також забезпечується контроль їх відповідності на етапі виробництва склопакетів.

Усі види скла, що використовуються у склопакетах, мають свої унікальні властивості, які впливають на теплоізоляцію, звукоізоляцію та загальну естетику віконної конструкції. Ознайомитися з різноманіттям віконних рішень можна у відповідному розділі нашого сайту, де представлені найкращі пластикові вікна для вашого будинку.

Під час вибору склопакетів важливо враховувати їхню сумісність не лише з вікнами, але й із дверними конструкціями. Наш асортимент дверних систем дозволяє підібрати оптимальні варіанти, які гармонійно поєднуються зі склопакетами різних типів.

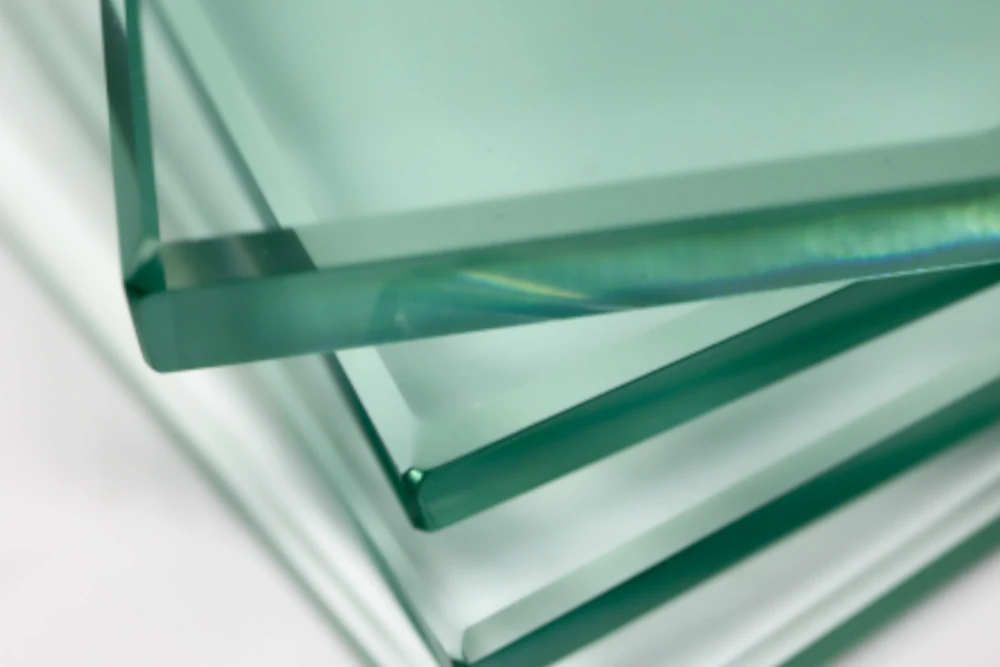

Обробка крайки

У ДСТУ EN 1279-1:2022 вказано про операції з обробки крайки скла, які впливають на якість і довговічність склопакета. Стандарт визначає термінологію та описує основні операції, пов'язані з обробкою країв скла, необхідні для забезпечення правильної герметизації склопакета.

Основні терміни та операції з обробки крайки

1. Шліфування крайки (Edge grinding):

   • Процес зняття нерівностей і гострих країв після різання скла.
   • Запобігає утворенню мікротріщин, які можуть призвести до пошкоджень або руйнування скла в процесі експлуатації.
   • GE – приклад маркування цієї операції.

2. Полірування крайки (Edge polishing):

   • Надання крайці гладкості та прозорості.
   • Використовується в декоративних цілях або для підвищення естетичності конструкції.
   • KRH – приклад маркування.
3. Фацетування (Beveling):
   • Обрізка крайки під певним кутом.
   • Застосовується для створення декоративного ефекту або для забезпечення щільного прилягання листів скла в спеціальних конструкціях.

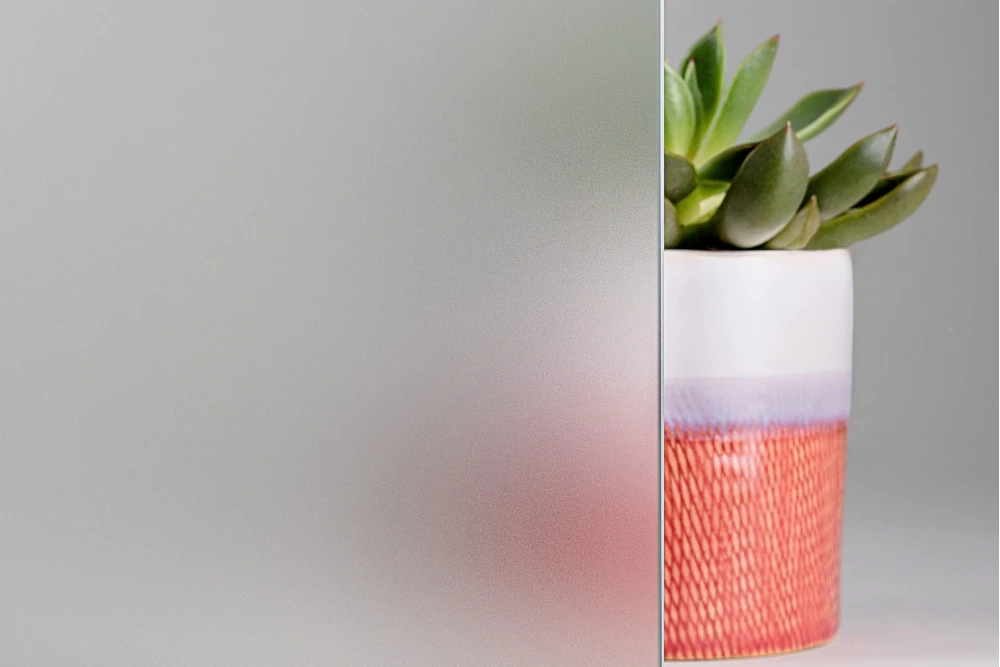

4. Матування крайки (Edge matting):
   • Нанесення матового шару на крайку скла для досягнення естетичного вигляду або підвищення зчеплення герметика з поверхнею.

5. Зняття гостроти (Arrissing):

   • Обробка для видалення гострих країв після різання скла.
   • Це мінімальна обробка, яка робить скло безпечним для подальшого використання.
   • SE – приклад маркування.
6. Захист обробленої крайки:
   • Після обробки крайки скло має бути збережене у належних умовах, щоб уникнути забруднень чи пошкоджень перед складанням у склопакет.

Вплив обробки крайки на якість склопакета

• Забезпечення довговічності: Правильна обробка крайки знижує ризик руйнування скла через механічні навантаження або температурні перепади.
• Поліпшення адгезії герметиків: Рівна та чиста крайка забезпечує краще прилягання герметичних матеріалів.
• Естетичний вигляд: Полірування та матування забезпечують високу якість вигляду виробу.

У стандарті вказано, що крайка скла, використовуваного у склопакетах, повинна бути оброблена відповідно до технічних вимог виробника або проектної документації. Це необхідно для забезпечення герметизації та довговічності виробу.

Види скла і його маркування (деталізація)

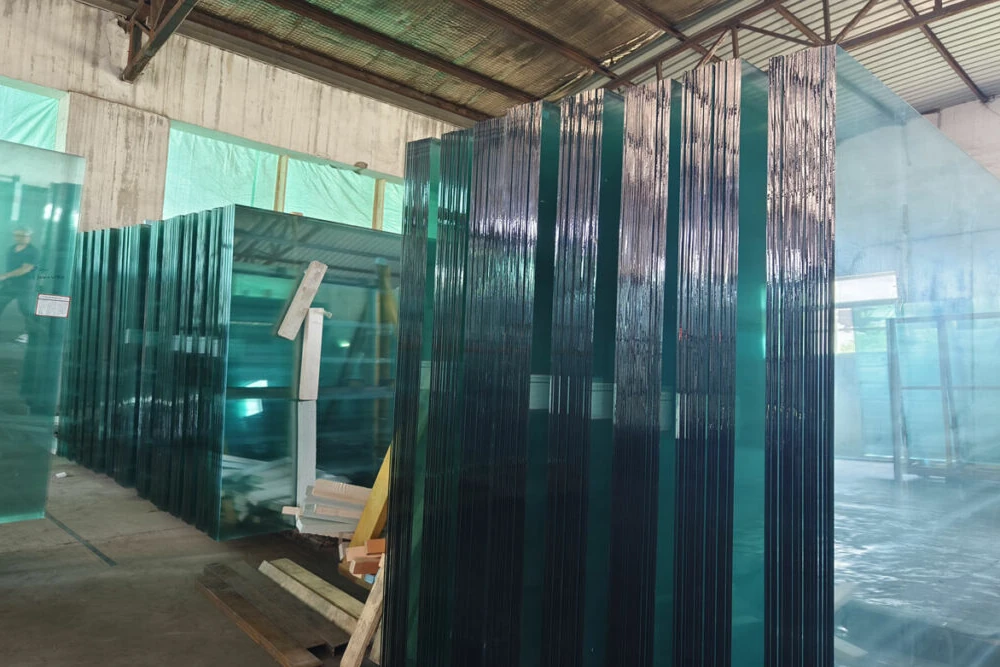

Листове скло прозоре

Флоат скло (float glass) - плоске, безбарвне скло, яке виготовляється методом безперервного відливу силікатної суміші на рідкий шар олова з охолодженням.

Листове прозоре скло в контексті ДСТУ EN 1279-1:2022 визначається як матеріал, який використовується для створення склопакетів із базовою функцією забезпечення прозорості та світлопропускання. Цей тип скла є найпоширенішим і базовим елементом у конструкції склопакетів.

Основні характеристики:

1. Прозорість:
   • Високий коефіцієнт світлопропускання для максимального проникнення природного світла.
   • Відсутність кольорових відтінків у стандартній товщині (3–12 мм).
2. Товщина:
   • Типові товщини: 3, 4, 5, 6, 8, 10 мм.
   • Вибір товщини залежить від умов експлуатації та вимог до міцності конструкції.
3. Використання:
   • Листове прозоре скло може використовуватися як один із шарів у склопакетах, включаючи однокамерні та багатокамерні системи.

Маркування флоат-скла згідно з ДСТУ EN 1279-1:2022 передбачає певні вимоги до ідентифікації скла, яке використовується у виробництві склопакетів:

• 4 (6, 8, 10 і та інші) – вказує на товщину скла, що використовується;
• 4F або 4float – флоат скло (float glass) товщиною 4 мм;
• 6Fjumbo – флоат скло товщиною 6 мм великих розмірів;

Jumbo (джамбо) - архітектурне флоат скло з максимальними розмірами полірованого листа 6000 х 3210 мм.

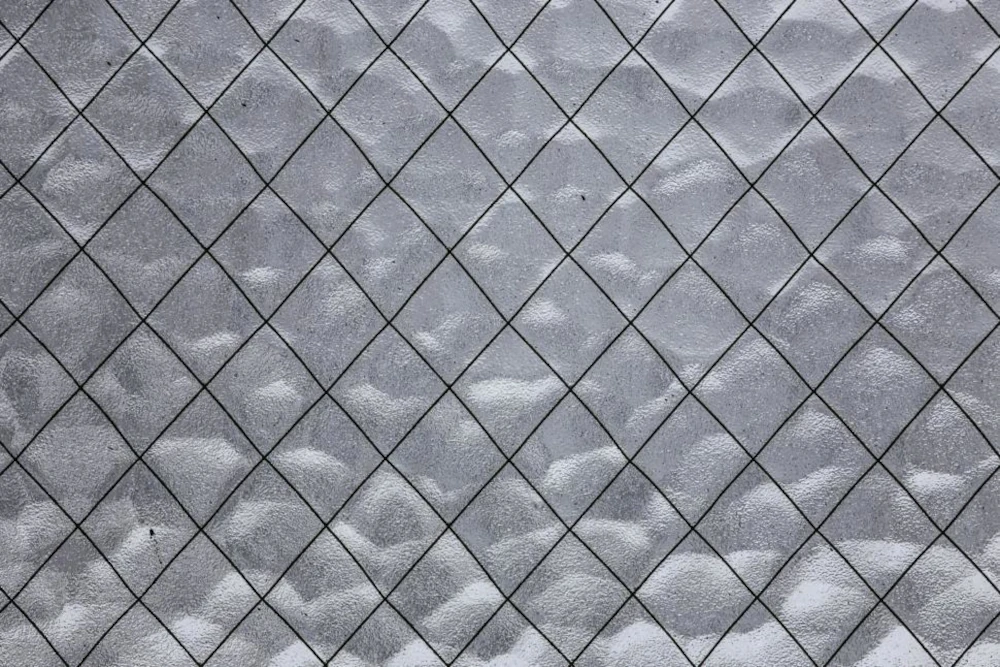

Армоване скло

А або RG або Reinforced Glass - вказує що скло армоване.

Армоване скло - вид скла, при виробництві якого в товщу силікатної суміші вкатується дротова сітка з маловуглецевої сталі.

Приклад маркування - Reinforced Glass 6 mm (армоване прозоре скло товщиною 6 мм).

Армоване скло може бути як безбарвним, так і з кольоровим наповнювачем. За зовнішнім виглядом ділять на: плоске, хвилясте і рифлене. Є безпечним і пожежостійким.

Воно зазвичай використовується в спеціальних конструкціях, де потрібні додаткові властивості безпеки, як-от у громадських будівлях, промислових об'єктах або для виготовлення вітражів і декоративних елементів.

Якщо армоване скло має інші характеристики (наприклад, термостійкість або підвищену міцність), це також зазначається.

Багатошарове або Ламіноване скло (триплекс)

Багатошарове (Ламіноване) скло - це вид скловиробу, яке складається мінімум з двох шарів скла з'єднаних між собою шаром або декількома шарами спеціальних полімерів (Наприклад: PVB (Polyvinyl Butyral), або інший матеріал, що використовується для з'єднання шарів).

Ділиться на види за своїм призначенням:

1. Стале до механічних впливів:
   • безпечне при експлуатації (стійке при ударах м'яким тілом);
   • стійке при ударах твердими предметами;
   • кулетривке;
   • броньоване (вибухобезпечне);
2. Вогнетривке;
3. Шумозахисне;
4. Багатошарове зі спеціальними властивостями (наприклад, захист від радіоперешкод і ін.);

Багатошарове (Ламіноване) скло належить до групи захисного і безпечного скла.

Слово "триплекс" походить від латинського triplex, що означає "потрійний".

Маркування багатошарового скла (Laminated Glass, Triplex) більш складне і формула в склопакеті містить інформацію про використане скло, різновид його обробки й товщину полімерної плівки. Приклади маркування з розшифровкою скла триплекс:

• 4.1.4 (4(1)4, 4-4-1 або 4.4.1 SI) – триплекс товщиною в 9 мм, де – флоат скло 4 мм + плівка 1 мм + флоат скло 4 мм. SI – у цьому випадку позначає "standard" або "simple", тобто звичайний стандартний триплекс;
• 4.4_SE.1 – триплекс товщиною 9 мм (4 мм + плівка 1 мм + 4 мм _SE), SE – позначає зняття фаски скла;
• 4.4_KRH.1 – триплекс 9 мм, KRH - крайка скла полірована;
• 4.4_GE.1 – ламіноване 9 мм, GE - шліфування крайки;
• 4.4_ESG.1 – ламіноване 9 мм, де 4 мм звичайне , 4_ESG – гартоване 4 мм;
• 4.4_TVG.1 – триплекс 9 мм, 4_TVG – термозміцнене 4 мм, 1 мм – плівка);

Дізнайтеся більше про шумозахисні склопакети у нашій статті: Шумозахисний склопакет.

Тоноване скло

Тоноване (забарвлене) в масі скло - це листове флоат-скло, при виробництві якого, в рідку склосировину додають оксиди металів для отримання певного кольору або відтінку скла.

Це скло зазвичай має спеціальні властивості, такі як зменшення проникнення сонячного світла, контроль за рівнем теплопередачі та естетичний вигляд.

Маркування тонованого скла згідно зі стандартом:

Тоноване скло зазвичай позначається із вказівкою:

1. Типу тонування (наприклад, "бронза", "сіре", "зелене").
2. Методу виготовлення (наприклад, флоат-скло із додаванням кольорових оксидів).
3. Товщини скла (наприклад, 4 мм, 6 мм).
4. Специфікації властивостей (наприклад, енергозберігаюче чи сонцезахисне).

Приклад маркування і його пояснення:

• 4 BR (4 Bronze). 4 — товщина скла 4 мм. BR — бронзове тонування (bronze);
• 6 GR (6 Grey). 6 — товщина скла 6 мм. GR — сіре тонування (grey);
• 5 GN (5 Green). 5 — товщина скла 5 мм. GN — зелене тонування (green).

Це скло зазвичай має спеціальні властивості, такі як зменшення проникнення сонячного світла, контроль за рівнем теплопередачі та естетичний вигляд.

Важливо:

Стандарт не обмежує лише одним методом виготовлення чи кольорами. Маркування залежить також від виробника і може доповнюватися додатковими властивостями, наприклад, Reflexion (відбиття світла) або UV Protection (захист від ультрафіолету).

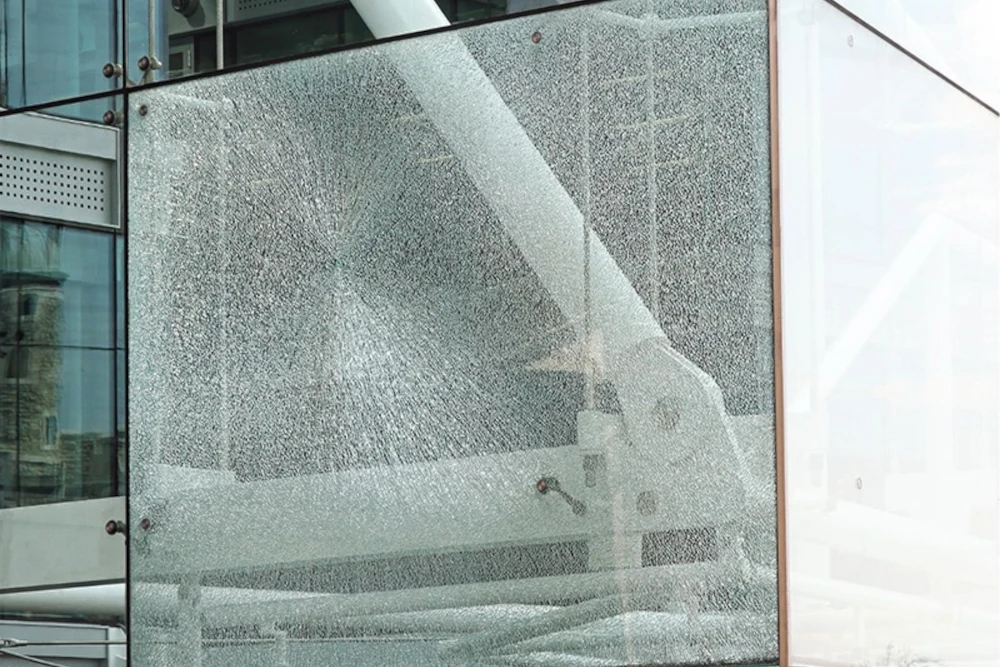

Гартоване скло (скло з підвищеною міцністю)

Гартоване скло - це скло, у якого завдяки термо- або хімічній обробці збільшуються характеристики міцності в порівняння зі звичайним склом.

Ділиться на групи за способом отримання підвищеної міцності:

• термогартоване (термозагартоване скло). Термогартування відбувається шляхом розігрівання скла до температури 680 С° у спеціальних печах і подальшого рівномірного охолодження.

Всі листи скла перед гартуванням повинні пройти попередню обробку, оскільки після гарту його не можна піддавати механічній обробці. Такий тип скла має підвищений ступінь безпеки, бо при руйнуванні формуються дрібні тупі уламки.

• термозміцнення (термозміцнення скла). Виготовлення аналогічне термогартуванню, але з більш тривалим процесом охолодження. І, на відміну від термозагартованого, термозміцнення не є безпечним, тому, що внаслідок руйнування, утворюються великі й гострі уламки.
• хімічний гарт. Хімічний гарт скла проводиться в спеціальному соляному розчині й, при температурі вище 380 С°, відбувається заміщення позитивно заряджених іонів натрію на поверхні листа, на позитивно заряджені іони калію.

Хімічно загартоване скло має підвищену зламну міцність і високі протипожежні властивості.

Хоча ДСТУ EN 1279-1:2022 не регламентує специфічно маркування гартованого скла, у ньому зазначено, що маркування має відповідати вимогам EN 12150. Типовий приклад маркування:

• 4ESG – термозагартоване товщиною 4 мм;
• 6TVG – термозміцнене 6 мм товщиною;
• Toughened 6 mm EN 12150 — для гартованого скла товщиною 6 мм.

Дізнайтеся більше про гартоване скло в ударостійкому склопакеті у нашій статті: Ударостійкий склопакет.

Сонцезахисне скло

Сонцезахисне скло - це скло з функцією поглинання або відбиття сонячного випромінювання.

Воно має покриття або властивості, що знижують кількість сонячного випромінювання, яке проникає через скло, водночас зберігаючи високу світлопроникність. Воно допомагає уникнути перегріву приміщень, знижує витрати на кондиціювання і забезпечує комфортний мікроклімат.

Ділиться на три групи, які відрізняються технологією виготовлення:

1. Тоноване скло в масі з функцією поглинання сонячної енергії. Скло з додаванням у масу барвників, які знижують проникнення сонячного тепла;

2. Рефлекторне (мультифункціональне);

   Рефлекторне скло – це вид сонцезахисного скла з твердим покриттям оксиду металу, яке наноситься на одну поверхню скляного листа піролітичним методом. Має різні відтінки та яскраво виражений дзеркальний ефект.

3. З м'яким покриттям;

   Сонцезахисне скло з м'яким покриттям виготовляється методом магнетронного нанесення багатошарового нанопокриття на одну сторону листа скла.

Сонцезахисне скло використовується в зовнішньому шарі склопакета, особливо в регіонах з інтенсивним сонячним випромінюванням або в об'єктах, де потрібен високий рівень захисту від перегріву (наприклад, офісні будівлі, житлові будинки, торговельні центри).

Найпоширеніше маркування склопакетів з сонцезахисним склом і їх розшифровка:

• 4SunStop – маркування сонцезахисного скла товщиною 4 мм для склопакетів у компанії Глас-Трьош;
• 4StopSol – 4-ох міліметрове сонцезахисний тип скла виробництва AGC. Може бути чотирьох типів покриття - Classic, Phoenix, Supersilver і Silverlight різних відтінків (зелений, бронзовий, сірий);
• 4ANTELIO – сонцезахисне в 4 мм, вироблене компанією Saint -Gobain за допомогою методу on line. Може бути в трьох кольорах - GREEN, BRONZE, GREY (зелений, бронзовий, сірий);
• 4SolarCool – рефлекторне (з дзеркальним напиленням) товщиною 4 мм, вироблене компанією PPG (Pittsburgh Plate Glass Co);
• 4SGSolar – варіант сонцезахисного скла SunGuard товщиною 4 мм виготовлене компанією Guardian методом вакуумного напилення оксидів срібла;

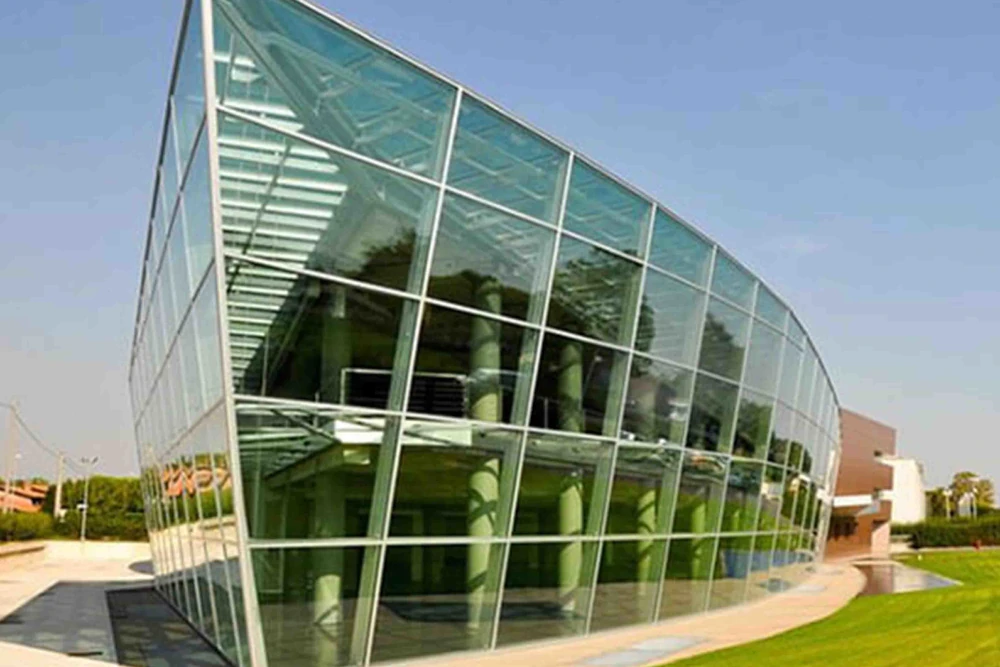

• 4S EVO Solar - сонцезахисне селективне скло з передовими теплоізоляційними властивостями товщиною 4 мм, вироблене компанією Saint -Gobain;
• 4 Euro bronze refl – рефлекторне скло товщиною 4 мм з бронзовим відтінком, виробництво компанії SZG;
• 6 Silver Grey 32 HD – надміцне сонцезахисне скло товщиною 6 мм, виробництво компанії Guardian Glass. Забезпечує повну оптичну прозорість та енергоефективність;

Дізнайтеся більше про сонцезахисні склопакети у нашій статті: Сонцезахисний склопакет.

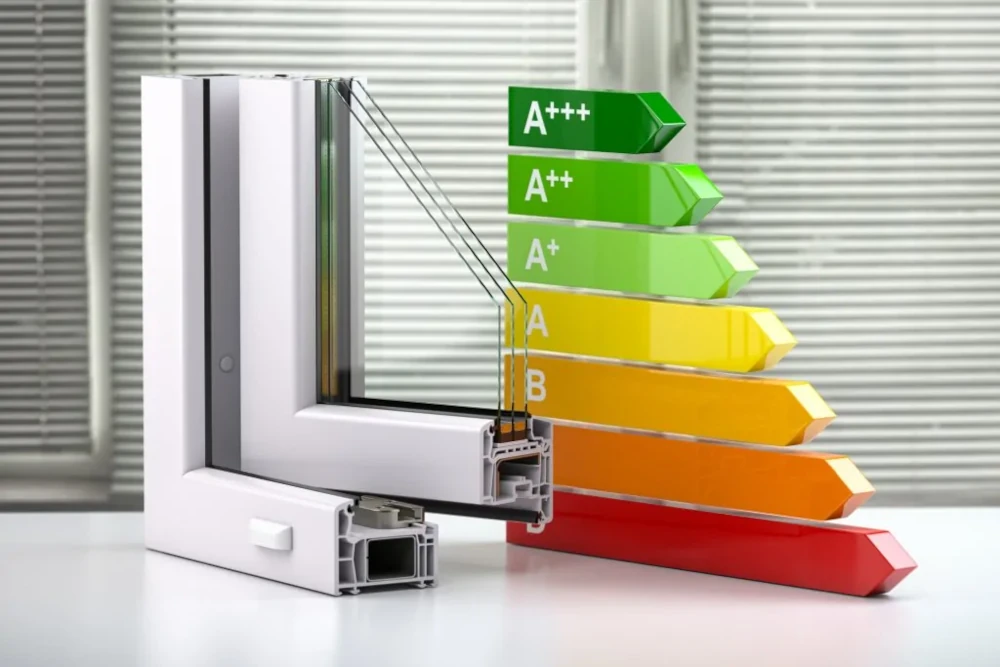

Енергозберігаюче скло

Енергозберігаюче скло - це скло з нанесеним на поверхню листа покриттям (твердим або м'яким) з тонких шарів оксидів металів, які відбивають електромагнітні хвилі в інфрачервоному спектрі сонячного випромінювання.

Енергозберігаюче скло з твердим покриттям (К - скло) виробляється методом нанесення оксиду олова або індію на гарячу поверхню листового скла піролітичним способом.

• 4К – маркування енергозберігаючого скла 4 мм з твердим покриттям;
• Pilkington K Glass – енергозберігаюче з твердим покриттям компанії Pilkington;
• 6 Hard Coating — 6-мм скло з твердим покриттям;

Енергозберігаюче скло з м'яким низькоемісійним покриттям (I - скло) має низьку випромінювальну здатність, виробляються способом вакуумно-магнетронного нанесення шару оксидів срібла, здатного відбивати теплову енергію.

I,Low-e, Top, И чи Е - найпоширеніші маркування скла з м'яким покриттям. Але виробники використовують і свої специфічні назви. Маркування, яке може містити формула склопакета і його розшифровка:

• Top-N (Top-N+) – енергозберігаюче скло Planibel Top N виробництва компанії AGC;
• ENplus - нізькоемісійне енергозберігаюче скло Silverstar ENplus виготовляється компанією Euroglas концерну Глас-Трьош;
• ZERO (ZERO E) – варіант скла з інноваційним енергозберігаючим покриттям Silverstar Zero від компанії Euroglas концерну Глас Трьош;
• ClimaN – енергоскло з покриттям ClimaGuard N виробництва компанії Guardian;
• Optitherm - скло з енергозберігаючим покриттям Optitherm S1 / S3 виробництво компанії Pilkington;
• Futur-N – скло з енергопокриттям PLANITHERM FUTUR N виробництва компанії Saint-Gobain;

Енергозберігаюче скло широко використовується в склопакетах для житлових, комерційних і адміністративних будівель, особливо в регіонах із холодним кліматом.

Дізнайтеся більше про енергозберігаючі склопакети у нашій статті: Енергозберігаючий склопакет.

Мультифункціональне скло

У ДСТУ EN 1279-1:2022 термін мультифункціональне скло визначається як різновид скла зі спеціальними покриттями, що поєднує в собі сонцезахисні та енергозберігаючі властивості.

Мультифункціональне скло — це скло з покриттями, що забезпечують комплексний захист:

• Сонцезахисна функція: Відбиває інфрачервоне випромінювання, запобігаючи перегріву приміщення.
• Енергозберігаюча функція: Утримує тепло всередині приміщення завдяки низькоемісійному покриттю.
• Оптимальне світлопропускання: Зберігає природне освітлення внаслідок високого рівня прозорості.

Особливості мультифункціонального скла:

• Мультифункціональне скло використовується в склопакетах, які підходять для кліматичних умов із різкими температурними коливаннями.
• У характеристиках склопакета вказується коефіцієнт теплопередачі (Ug), g-фактор (захист від сонячного перегріву) і світлопропускання (TL).

Дізнайтеся більше про мультифункціональні склопакети у нашій статті: Мультифункціональний склопакет.

Високоселективне (селективне скло)

Високоселективне скло (або селективне скло) — це скло з нанесеним покриттям, яке має підвищену здатність до селективної пропускності світла. Воно забезпечує високу світлопроникність (Visible Light Transmittance, LT) і низький коефіцієнт теплопередачі (U-value), блокуючи інфрачервоне теплове випромінювання та значну частину ультрафіолетового випромінювання.

Високоселективне скло є різновидом мультифункціонального скла, але з акцентом на максимально ефективне співвідношення між світлопропусканням і енергоефективністю. Тобто, воно поєднує властивості енергозберігаючого та сонцезахисного скла, що робить його мультифункціональним.

Чому високоселективне скло є мультифункціональним:

• Енергозберігаючі властивості: Завдяки спеціальному низькоемісійному покриттю (Low-E), скло зберігає тепло всередині приміщення, знижуючи тепловтрати в холодний період року.
• Сонцезахисні властивості: Покриття відбиває інфрачервоне випромінювання, що захищає приміщення від перегріву влітку.
• Світлопропускання: Завдяки високоселективності, скло забезпечує хорошу прозорість (до 70–80%), пропускаючи максимум видимого світла.
• Універсальність: Підходить як для холодного, так і для теплого клімату, де важливо одночасно зберігати тепло взимку та захищати від сонця влітку.

Високоселективне скло — це мультифункціональне скло із чітким фокусом на досягненні оптимального балансу між енергозбереженням, сонцезахистом та світлопропусканням.

Маркування і розшифровка селективного скла:

• SELEKT - на флоат-скло Euroglas наноситься покриття Silverstar Combi. Виробляється на заводах концерну Глас Трьош;
• CSG, ClimaSolar - мультифункціональне скло ClimaGuard Solar виробництва компанії Guardian;
• StopRay Neo - високоселективне скло виробництва AGC;
• LifeGlassGlear - друге покоління мультифункціонального скла від компанії Pilkington;
• Selective – також зустрічається в формулах склопакетів;

Важливо!

У склопакетів з мультифункціональним енергозберігаючим склом найвищий коефіцієнт опору теплопередачі.

Матове (матоване) скло

Матове скло - це вид декоративного скла з матовою поверхнею однієї або двох сторін флоат-скла.

Матування поверхні проводиться шляхом хімічного травлення певним складом кислот або методом піскоструминної обробки. Хімічне травлення застосовується тоді, коли необхідно зробити монохромне рівне покриття. А піскоструменева технологія - при необхідності нанесення різного роду малюнків на лист.

У ДСТУ EN 1279-1:2022 матове (матоване) скло описується як різновид скла зі зменшеною прозорістю, що забезпечує дифузію світла та зберігає приватність без повного блокування освітлення.

Характеристики матового скла:

1. Зменшена прозорість: Не дозволяє чітко бачити об'єкти через скло.
2. Рівномірна поверхня: Використовується для рівномірного розсіювання світла.
3. Декоративний вигляд: Може мати різні візерунки або структури.

Матове покриття може бути білого (молочного), бронзового і сірого (графіт) кольору. Зустрічається в формулах склопакетів таке маркування матового скла:

• Satin чи Сатин або Matelux;

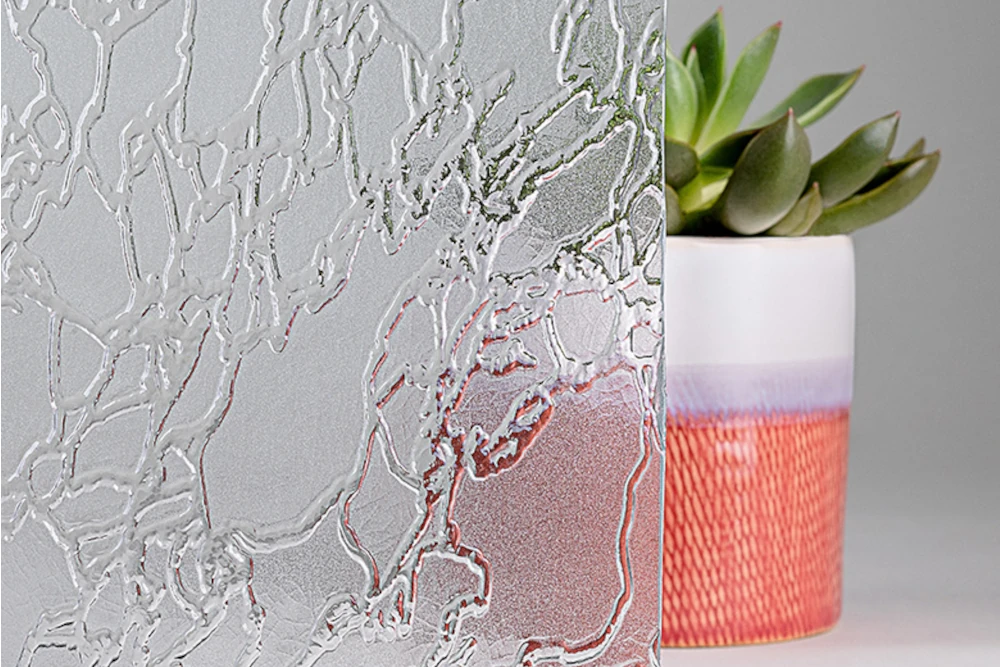

Візерункове скло

Візерункове скло - декоративне скло з рельєфним візерунком на одній з поверхонь флоат-листа.

Візерункове скло буває безбарвне або пофарбоване (практично з будь-яким відтінком). Має низькі світлопропускні властивості, а рифлена поверхня обмежує оглядовість. Візерунок може бути різним: геометричні форми, квіткові орнаменти, текстури тощо.

Характеристики візерункового скла:

1. Декоративність: Використовується для естетичного оформлення інтер’єру або фасадів.
2. Зменшення прозорості: Нечітке передавання обрисів предметів для забезпечення приватності.
3. Різноманіття візерунків: Гладка або рельєфна текстура на одній або обох поверхнях.

• Krizet – найбільш поширене маркування візерункового скла;

ДСТУ EN 1279-1:2022 регламентує візерункове скло як функціональний і декоративний матеріал. Документ описує його фізичні характеристики та вимоги до маркування, що вказують на тип, візерунок і товщину скла.

Види та маркування дистанційних рамок у слопакетах

Дистанційна рамка - елемент склопакета з гнучкого металевого профілю або пластика, який формує ширину повітряної камери й, в разі застосування металевого профілю - є місткістю для вологопоглинача (адсорбенту). Вона створює герметичний простір між шарами скла, який може бути заповнений сухим повітрям або інертним газом для поліпшення теплоізоляційних характеристик.

Матеріали дистанційних рамок:

• Алюміній - традиційний матеріал, добре підходить для міцності, але має високий коефіцієнт теплопровідності.
• Нержавіюча сталь - використовується для "теплих рамок", оскільки забезпечує кращу теплоізоляцію.
• Пластикові та композитні матеріали - "теплі рамки" для зменшення містків холоду.

• Алюмінієві з термовставками - комбінований варіант, має кращі теплові показники ніж звичайна алюмінієва дистанція.

Особливості застосування дистанційних рамок:

1. Теплі дистанційні рамки:
   • Зменшують тепловтрати через краї склопакета.
   • Запобігають утворенню конденсату.
2. Різна товщина та ширина:
   • Товщина рамки впливає на ширину повітряного або газового шару, що впливає на ізоляційні властивості склопакета.

Дистанційна рамка, згідно з ДСТУ EN 1279-1:2022, є ключовим компонентом склопакета, що впливає на його функціональність, ізоляційні властивості та довговічність.

Найбільш поширена дистанційна рамка з алюмінієвого профілю, тому у формулі склопакета такий вид дистанції маркується тільки її шириною (в міліметрах), а назва матеріалу просто опускається.

• ТР чи ТД – тепла дистанція. Узагальнена абревіатура теплої дистанційної рамки, а саме Termix, TPS, Swiggle Strip, Super Spacer та інші.

Маркування повітряних камер в склопакетах

Повітряна камера склопакета - це герметична зона між склом, яка заповнюється висушеним повітрям або інертним газом (однорідним або сумішшю).

Основні характеристики повітряної камери:

1. Ширина камери:
   • Оптимальна ширина повітряної камери зазвичай варіюється від 12 до 20 мм, залежно від цільових ізоляційних характеристик.
   • Менша ширина може зменшити теплоізоляцію, тоді як занадто велика ширина спричиняє конвекцію всередині камери, що також погіршує ізоляцію.
2. Заповнення камери:
   • Сухим повітрям для базової ізоляції.
   • Інертними газами (аргон, криптон, ксенон) для покращення теплоізоляції.
3. Вологопоглинач:
   • Всередині дистанційної рамки використовується спеціальний матеріал, який абсорбує вологу, запобігаючи утворенню конденсату всередині камери.
4. Технічні вимоги:
   • Повітряна камера має бути герметичною для запобігання витоку газу чи проникнення вологи протягом усього терміну експлуатації склопакета.
   • Для камер із газовим заповненням відсоток утримання газу повинен бути не нижче 90% від початкового рівня.
5. Рекомендації щодо ширини:
   • Найкраща теплоізоляція досягається при ширині камери 14–16 мм.
6. Тестування:
   • Документ регламентує методи тестування герметичності, утримання газу та ефективності вологопоглинача.

Повітряна камера в склопакеті, за ДСТУ EN 1279-1:2022, є критично важливим елементом, що визначає ізоляційні характеристики склопакета. Маркування обов'язково включає дані про ширину камери, тип газу та герметичність. Це забезпечує споживачам інформацію для правильного вибору продукту з урахуванням їхніх потреб у тепло та звукоізоляції.

Приклади маркування повітряних камер у склопакеті:

• повітря - не маркується (пропуск);
• Ar - інертний газ аргон;
• Kr - газ криптон;
• Xe - газ ксенон;
• Sf - гексафторид сірки;

Формула склопакета розшифровка на прикладах

Для визначення загальної товщини склопакета необхідно підсумувати ширину скла і дистанційних рамок у формулі склопакету.

• 4-10-4i

  Однокамерний склопакет, зовнішнє скло 4 мм, внутрішнє – енергозберігаюче з м’яким покриттям товщиною 4 мм, алюмінієва дистанція 10 мм. Камера заповнена повітрям. Товщина – 18 мм.

• 4-16-4i

  Однокамерний склопакет, зовнішнє скло 4 мм, внутрішнє – енергозберігаюче з м’яким покриттям товщиною 4 мм, алюмінієва дистанція 16 мм. Камера заповнена повітрям. Товщина – 24 мм.

• 4-22-4i

  Однокамерний склопакет, зовнішнє скло 4 мм, внутрішнє – енергозберігаюче з м’яким покриттям товщиною 4 мм, алюмінієва дистанція 22 мм. Камера заповнена повітрям. Товщина – 30 мм.

• 4-10-4-10-4i

  Пакет з двома камерами, два скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 10 мм. Камери заповненні повітрям. Товщина пакета – 32 мм.

• 4-10ar-4-10ar-4i

  Пакет з двома камерами, два скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 10 мм. Камери заповненні аргоном. Товщина пакета – 32 мм.

• 4csg-10ar-4-10ar-4i

  Мультифункціональний двокамерний склопакет, зовнішнє скло 4 мм з мультифункціональним покриттям CSG, середнє флоат - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 10 мм. Камери заповнені інертним газом - аргоном. Товщина пакета – 32 мм.

• 4-14ar-4-12ar-4i

  Три скла та дві камери, два скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, дистанційна рамка 14 і 12 мм. Камери заповнені аргоном. Товщина у пакета – 38 мм.

• 4-16-4-14ar-4i

  Склопакет з двома камерами, два флоат-скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, дистанційні рамки 16 та 14 мм. Одна камера з інертним газом аргон. Товщина пакета – 42 мм.

• 4csg-16ar-4-14ar-4i

  Пакет з двома камерами, зовнішнє мультифункціональне скло 4CSG, середнє 4 мм флоат, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 16 і 14 мм. Всі камери з інертним газом аргон. Товщина склопакета – 42 мм.

• 4csg-14ar-4-12ar-4i

  Пакет з двома камерами, зовнішнє мультифункціональне скло 4CSG, середнє 4 мм флоат, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 14 та 12 мм. Всі камери з інертним газом аргон. Товщина склопакета – 38 мм.

• 4-14ar-4-14ar-4i

  Пакет з двома камерами, два скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 14 мм. Камери заповненні аргоном. Товщина пакета – 40 мм.

• 4i-14ar-4-14ar-4i

  Склопакет дві камери, скло зовнішнє та внутрішнє 4 мм – енергозберігаючі з м’яким покриттям, середнє 4 мм флоат, алюмінієва рамка 14 мм. Обидві камери с інертним газом аргон. Товщина пакета – 40 мм.

• 4csg-14ar-4-14ar-4i

  Пакет з двома камерами, зовнішнє мультифункціональне скло 4CSG, середнє 4 мм флоат, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки по 14 мм. Всі камери з інертним газом аргон. Товщина склопакета – 40 мм.

• 4-18ar-4-18ar-4i

  Склопакет з двома камерами, два флоат скла - 4 мм, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, дистанційні рамки 18 та 18 мм. Обидві повітряні камери з інертним газом аргон. Товщина пакета – 48 мм.

• 4csg-18ar-4-18ar-4i

  Пакет з двома камерами, зовнішнє мультифункціональне скло 4CSG, середнє 4 мм флоат, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки по 18 мм. Всі камери з інертним газом аргон. Товщина склопакета – 48 мм.

• 4csg-20ar-4-18ar-4i

  Пакет з двома камерами, зовнішнє мультифункціональне скло 4CSG, середнє 4 мм флоат, внутрішнє 4 мм – енергозберігаюче з м’яким покриттям, алюмінієві рамки 20 та 18 мм. Всі камери з інертним газом аргон. Товщина склопакета – 50 мм.

• СПД (40) 4i-14TP+Ar-4M1-14TP+Ar-4M1

  У склопакета передбачено енергозберігаюче скло (товщина 4 мм), два простих прозорих скла марки М1, товщиною 4 мм, 2 теплі дистанційні рамки, повітряні камери заповнені аргоном. Двокамерний склопакет товщиною 40 мм.

• 4ESG–16–4–14Ar–4i

  Все використане скло різне, хоча товщина у них по 4 мм: перше загартоване, друге звичайне, у третього зроблено нізькоемісійне напилення. В першу камеру закачане повітря, в другу - аргон. У пакеті застосовується алюмінієва дистанційна рамка. Загальна товщина склопакета за формулою - 42 мм.

Абревіатурне найменування склопакета наноситься на етикетку виробу. Деякі фірми друкують розгорнуту формулу на дистанційну рамку, що знаходиться всередині склопакета.

Обираючи склопакет, ви забезпечуєте свій будинок комфортом, енергоефективністю та надійністю. Розуміння формули склопакета допоможе вам зробити обґрунтований вибір, який відповідатиме вашим потребам. Не зупиняйтеся на досягнутому — перегляньте інші розділи та сторінки нашого сайту, щоб дізнатися більше про сучасні вікна, двері та додаткові рішення для вашого дому.
